SMC8024L2 je vysoce výkonný 24 portový Gigabit Ethernet L2 přepínač s IPv4 managementem. Na přední straně má umístěno 20 Gigabit Ethernet portů 10BASE-T/100BASE-TX/1000BASE-T a 4 Gigabit Ethernet combo porty 10BASE-T/100BASE-TX/1000BASE-T/SFP umožňující připojení k síťové infrastruktuře pomocí optického nebo metalického spojení. Je zde rovněž  umístěn Console port RS232 a panel diod LED pro jednoduchou diagnostiku stavu přepínače a připojených datových tras.

Obr.1: Přední strana přepínače SMC8024L2

Na zadní straně přepínače je pouze zásuvka pro připojení napájecího kabelu.

Obr.2: Zadní strana přepínače SMC8024L2

The SMC8024L2 is a feature-rich 10/100/1000BASE-T standalone managed switch. This gigabit edge switch is designed to handle high bandwidth applications and capable of reaching up to 48Gbps with a non-blocking single chip switching architecture. It provides cost-effective, gigabit ethernet switching for bandwidth-intensive networks that require more than unmanaged switching capabilities: Quality of Service (QoS) with four levels of priority, weighted fair queuing. With these features the SMC8024L2 ensures smooth transmission of mission critical data; VLANs based on frame tags or ports and spanning tree provides loop detection and prevention. Features are included to enable secure edge systems such as 802.1x, IP filtering. Flexible switch with 4 combo ports in 1U high, this switch is ideal for enterprise edge/workgroup installations.

• 24 autoMDIX 10/100/1000 ports provide a feature-rich platform for bandwidth-starved networks
• Standalone managed switch in a small footprint
• VLAN with advanced QinQ support
• QoS
• IGMP Snoopin

The TigerSwitch™ 10/100/1000 is one market leading switch bring 1-9 you a 24-port gigabit switch in a 1U footprint with the right features for your SMB network. The SMC8024L2’s 24 auto- MDIX 10/100/1000 ports provide a feature-rich platform for bandwidth-starved networks.

Theinclusion of 4 Combo ports (RJ-45/SFP) enable that extra fl exibility for use today or future expansion of your network.

Použití

LED diody

Pro snadnou orientaci a jednoduchou diagnostiku je přepínač vybaven indikačními diodami LED na předním panelu. Každý Gigabit Ethernet port je opatřen dvěma stavovými signalizačními diodami. Význam stavů těchto diod je v následující tabulce:

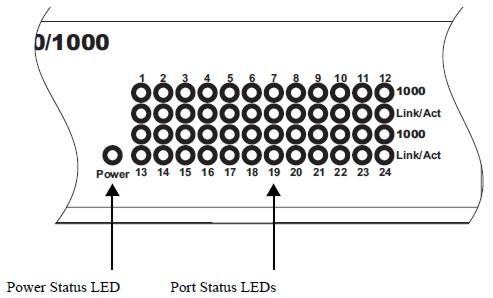

Obr.3: Stavové LED diody přepínače SMC8024L2
